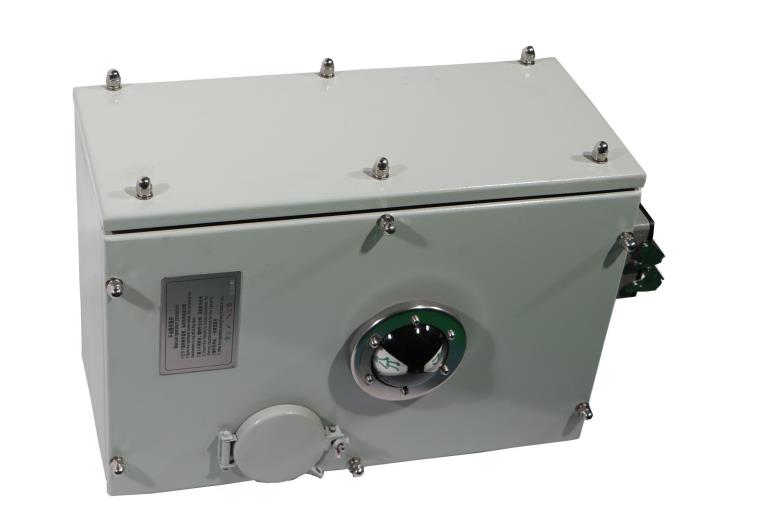

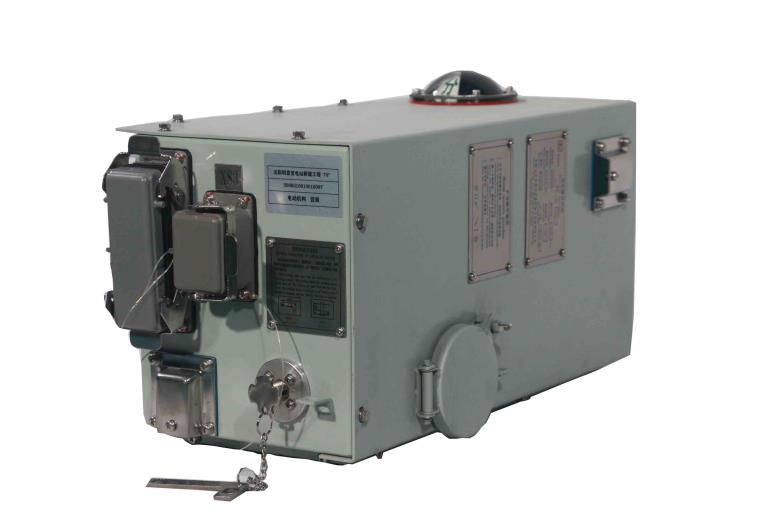

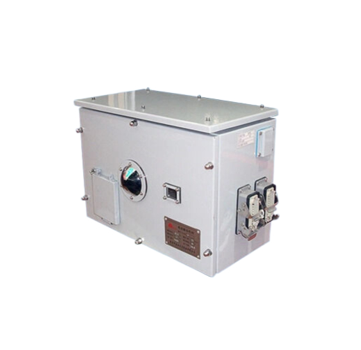

Mecanismo eléctrico CJ34
El mecanismo operativo CJ34 se puede utilizar para cerrar y abrir ZF10-126, ZF5T-126, ZF12-126, ZF4A-126, ZF31-126, ZF21-126, ZF29-126, ZF25-126, ZF39-126, ZF35-126. , ZF34-252 así como seccionadores y seccionadores de carga con un par comparable al anterior. interruptores, seccionadores de puesta a tierra y seccionadores de carga.
Descripción del Producto
El mecanismo operativo CJ34 se puede utilizar para cerrar y abrir ZF10-126, ZF5T-126, ZF12-126, ZF4A-126, ZF31-126, ZF21-126, ZF29-126, ZF25-126, ZF39-126, ZF35-126. , ZF34-252, así como seccionadores, seccionadores de tierra y de carga. El par requerido es comparable al de los interruptores mencionados anteriormente.

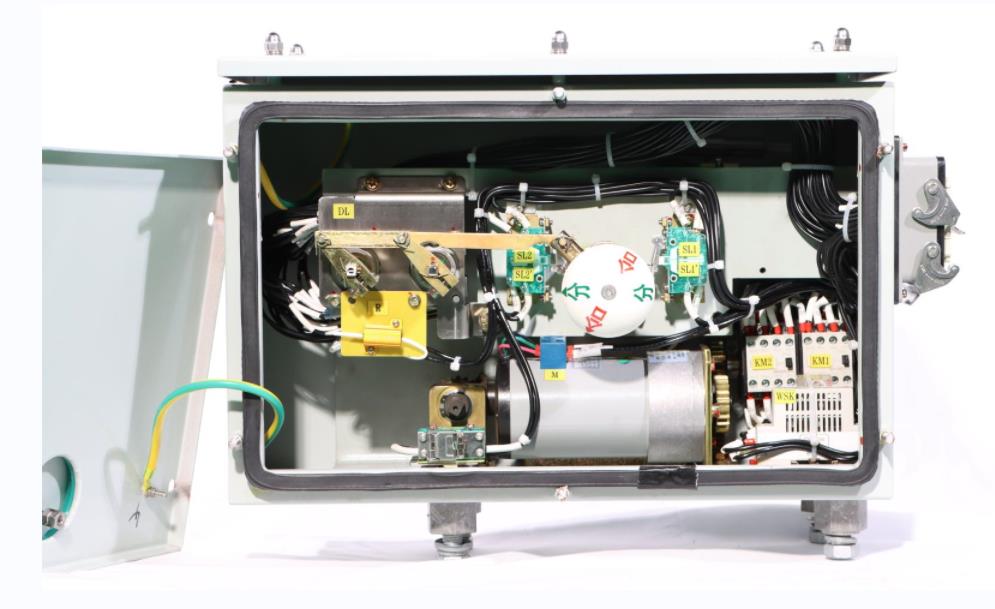

Las posiciones de cierre y apertura y los ángulos de salida del mecanismo están garantizados por un embrague y un engranaje helicoidal a través de la función de avance y retroceso del motor. El mecanismo tiene funciones tanto manuales como eléctricas.
Condiciones de operación
1. Temperatura del aire ambiente: límite superior +40 ℃, límite inferior -40.
2. Altitud: no superior a 3.000 metros.
3. Presión barométrica: no más de 700 Pa (equivalente a una velocidad del aire de 34 m/s).
4. Humedad media mensual: no superior al 90%.
5. nivel de contaminación del aire: no superior a la Clase IV según lo estipulado en GB5582 6. 6. aceleración sísmica: horizontalmente, no más de 3.000 metros.
6. aceleración sísmica: no más de 0,4 g en horizontal y 0,2 g en vertical.
Principales parámetros técnicos.
1. Ángulo de salida: 65±2° (se puede personalizar según los requisitos del usuario).
2. Par de salida: 128 N·m.
3. Tiempo de almacenamiento de energía bajo tensión nominal: ≤6S.
4. Parámetros técnicos del motor de almacenamiento de energía.
Modelo |
HDZ-22403 |
Clasificado tensión de trabajo |
~220V |
Potencia nominal de salida del motor |
240W |
Rango de voltaje de trabajo normal |
85%--110% |
5. Interruptores de ráfaga magnética CSK
Una apertura y un cierre (o dos aperturas y dos cierres), contacto con corriente de ruptura nominal de 10 A a 220 V CA, 3 A a 220 V CC.
6. contactor
Modelo No.3TH4244E; productor: Siemens; tensión de alimentación: DC220V (AC220V); contactos: 4-abiertos-4-cerrados
7. Terminales de cableado
Corriente continua de 10A.
8. Interruptor auxiliar F10
La corriente de corte nominal del contacto es de 10 A a 220 V CA y de 5 A a 220 V CC.
9. Toma auxiliar
Hay disponibles receptáculos secundarios de 24, 46, 56 y 64 pines.
Instrucciones de pedido
Si tiene otros requisitos especiales, consulte con el fabricante para la producción.
