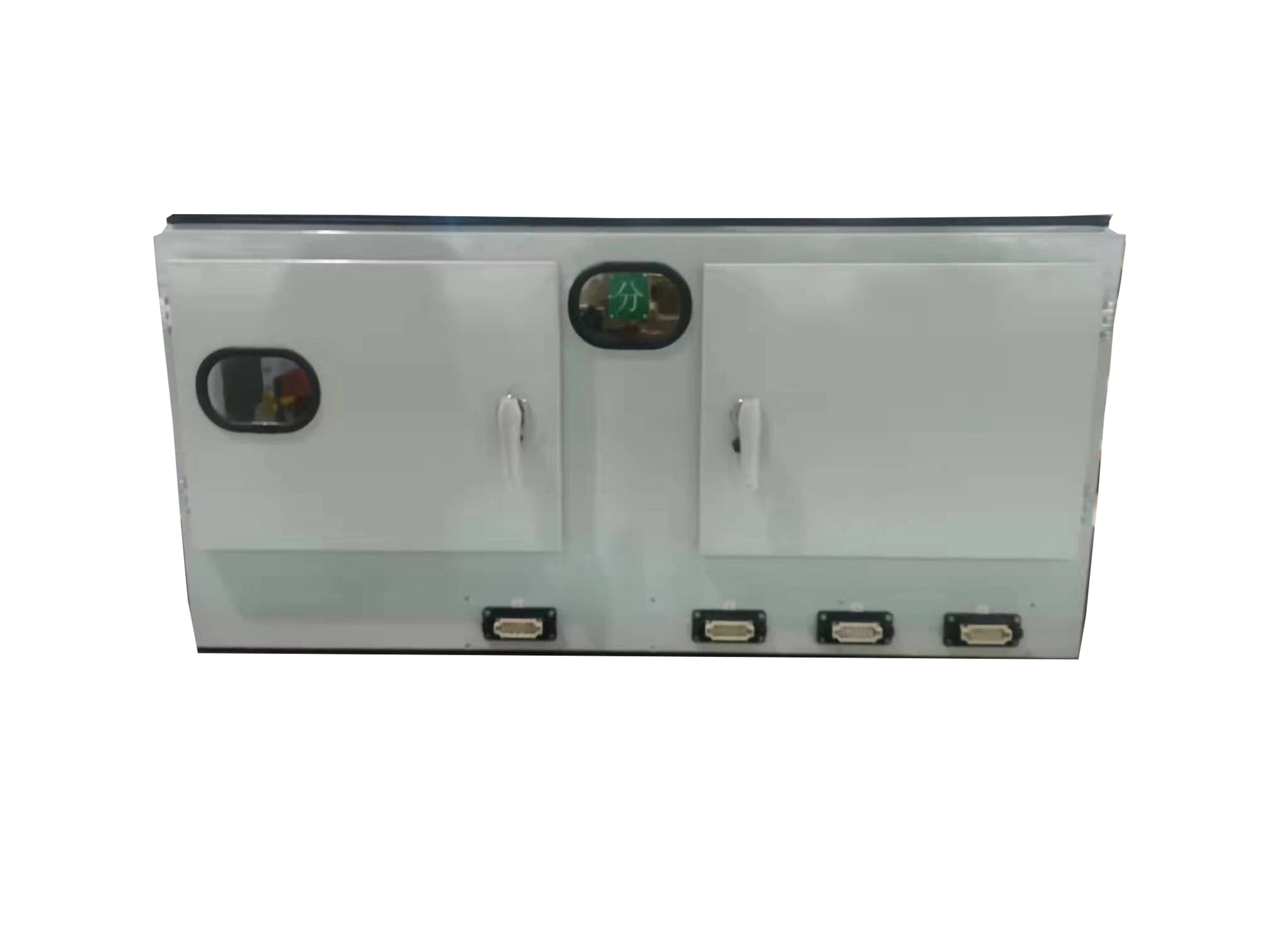

Mecanismo de operación de resorte de varillaje trifásico ZF11C-252

1.El mecanismo de resorte del disyuntor adopta una función de transmisión y desaceleración de tres etapas, lo que hace que la transmisión sea confiable y estable; al mismo tiempo, tiene las funciones de división manual, eléctrica y lenta y cierre lento;

2. Toda la estructura está dispuesta simétricamente en el centro y está disponible el modo de instalación vertical y horizontal.

3.El mecanismo puede salir desde la posición central o desde el lateral, hay dos formas.

4. Los resortes de cierre están dispuestos en una estructura simétrica paralela.

5.Todo el amortiguador de aceite del mecanismo se utiliza para cerrar y cerrar, y el extremo se puede ajustar con la función de amortiguador.

6.La unidad de disparo del mecanismo adopta un dispositivo de liberación de tres etapas.

7. Se adopta una estructura vertical independiente de doble división para el solenoide de cierre del mecanismo.

8. Diseño modular general, estructura compacta, fácil mantenimiento.

Contacta ahora Correo electrónico WhatsApp

Detalles de producto

Descripción del Producto

El mecanismo de resorte CTD-III es un mecanismo operativo mecánico trifásico de alta potencia que utiliza resortes como componentes de almacenamiento de energía. El almacenamiento de energía del resorte se logra mediante el dispositivo de rotación del motor y la transmisión de varios engranajes, y se mantiene en el estado de almacenamiento de energía a través del sistema de almacenamiento y mantenimiento de energía. Cuando se desconecta, el almacenamiento y mantenimiento de energía es liberado por la fuerza magnética de la bobina electromagnética, lo que hace que el resorte libere energía y el contacto se mueva a través de la unidad de transmisión mecánica, logrando así la operación de apertura y cierre del interruptor disyuntor. Su estructura forma una disposición simétrica, con alta potencia operativa, estructura simple, baja pérdida de transmisión, alta estabilidad y confiabilidad.

En la actualidad, la institución se utiliza principalmente en interruptores automáticos operados por enlace monofásico, interruptores automáticos de SF6 de alto voltaje y aparamenta completamente cerrada (GIS) con niveles de voltaje de 220 KV y 550 KV. Su rendimiento cumple con los requisitos de GB1984 "Disyuntores de CA de alto voltaje", IEC56 "Disyuntores de CA de alto voltaje" y las "Condiciones técnicas" de este producto.

Parámetros técnicos del producto

Escenarios de aplicación

1.Uso de ubicación: al aire libre.

2.Temperatura ambiente: -25 ℃ ~ +40 ℃ para configuración estándar, -40 ℃ ~ +40 ℃ para áreas frías severas.

3.Humedad: promedio mensual ≤90%, sin condensación cuando el promedio diario alcanza el 100%.

4.Intensidad de la radiación solar: ≤1000W/m2.

5.Nivel de contaminación del aire: Clase IV.

6.Altitud: normal ≤ 2000 m, gran altitud ≤ 4500 m.

7.Intensidad sísmica (aceleración horizontal): AG5.
