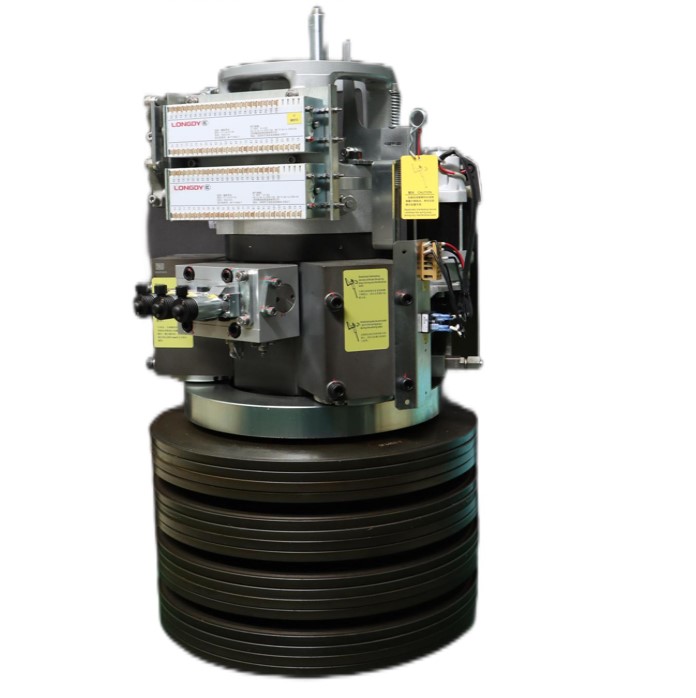

Mecanismo de operación de resorte de disco hidráulico CYD-8 (tipo extendido)

1.El mecanismo utiliza un resorte de disco como medio de almacenamiento de energía, aceite hidráulico como medio de transmisión, fácil de obtener alta presión para hacer su estructura pequeña y compacta;

2. Las operaciones de cierre y cierre dependen de la transmisión hidráulica, el ruido de funcionamiento es pequeño y el amortiguador es suave;

3.Alta potencia operativa, alta velocidad de cierre y cierre, acción rápida y respuesta sensible;

4.Diseño de tuberías integradas

5.estructura modular, sin diseño de tuberías, seis módulos con características propias

6.El proceso de fabricación de estructuras complejas, los materiales y los requisitos de precisión de procesamiento son particularmente altos

7.La estructura de instalación simple, el cuerpo y el mecanismo hidráulico adoptan el modo de conexión directa

Traducido con www.DeepL.com/Translator (versión gratuita)

Contacta ahora Correo electrónico WhatsApp

Detalles de producto

Descripción del Producto

Los principales componentes hidráulicos del actuador de resorte de disco hidráulico serie CYD-8 incluyen resorte de disco combinado, cilindro de trabajo, válvula de control, motor de bomba de aceite, cilindro de almacenamiento de energía, interruptor de recorrido, válvula de seguridad, válvula de drenaje de aceite de alta presión y tanque de aceite de baja presión. , asiento de conexión y otros componentes; Al adoptar el resorte de disco como componente de almacenamiento de energía, el resorte de disco tiene excelentes características de fuerza, no se ve afectado por la temperatura ambiente, la energía almacenada es grande y las características de fuerza son suaves. Su estructura adopta un diseño de módulo integrado, sin conexión a tubería. Al adoptar un diseño de estructura de sellado avanzado, un sistema de sellado dinámico y estático avanzado y un sistema de amortiguación hidráulico integrado interno, el sistema tiene una estructura pequeña y compacta de alta presión, alta potencia operativa y un rendimiento estable y confiable. Es principalmente adecuado para alto voltaje y alta corriente en GIS de nivel de voltaje de 252kV-1000KV y disyuntores de tanque.

Parámetros técnicos del producto

1. Carrera del mecanismo 180 ± 1,6 mm.

2.Potencia nominal del motor: 1300W

3.Tiempo de división 20±2ms

4.Tiempo de cierre 62±4ms

5.Velocidad de división 8±0,6 m/s

6.Velocidad de cierre 4,4 ± 0,5 m/s

7. Presión de arranque de la bomba de aceite: 52,8 ± 2,5 MPa

8.Presión de aceite de parada de la bomba de aceite: 53,1 ± 2,5 MPa

9.Presión de apertura de la válvula de seguridad: 53,7 ± 2,5 MPa

Escenarios de aplicación

Lugar de instalación: interior/exterior
