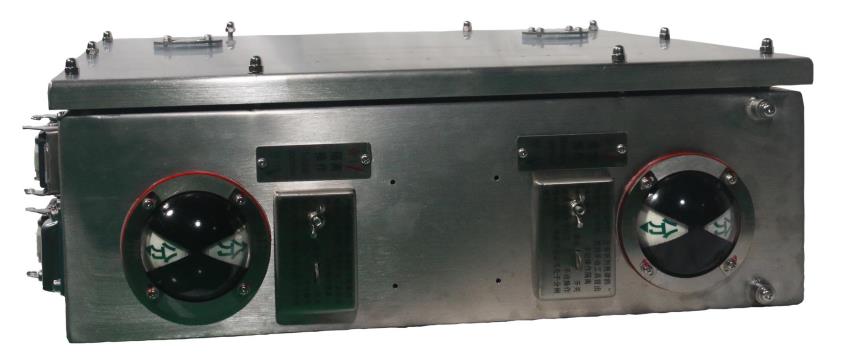

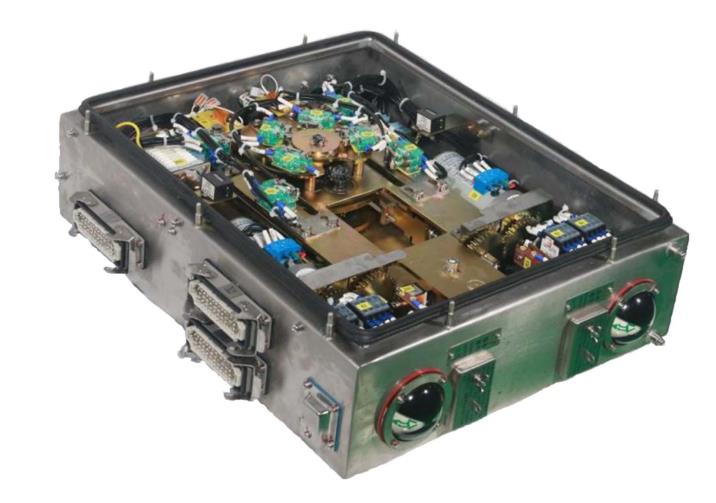

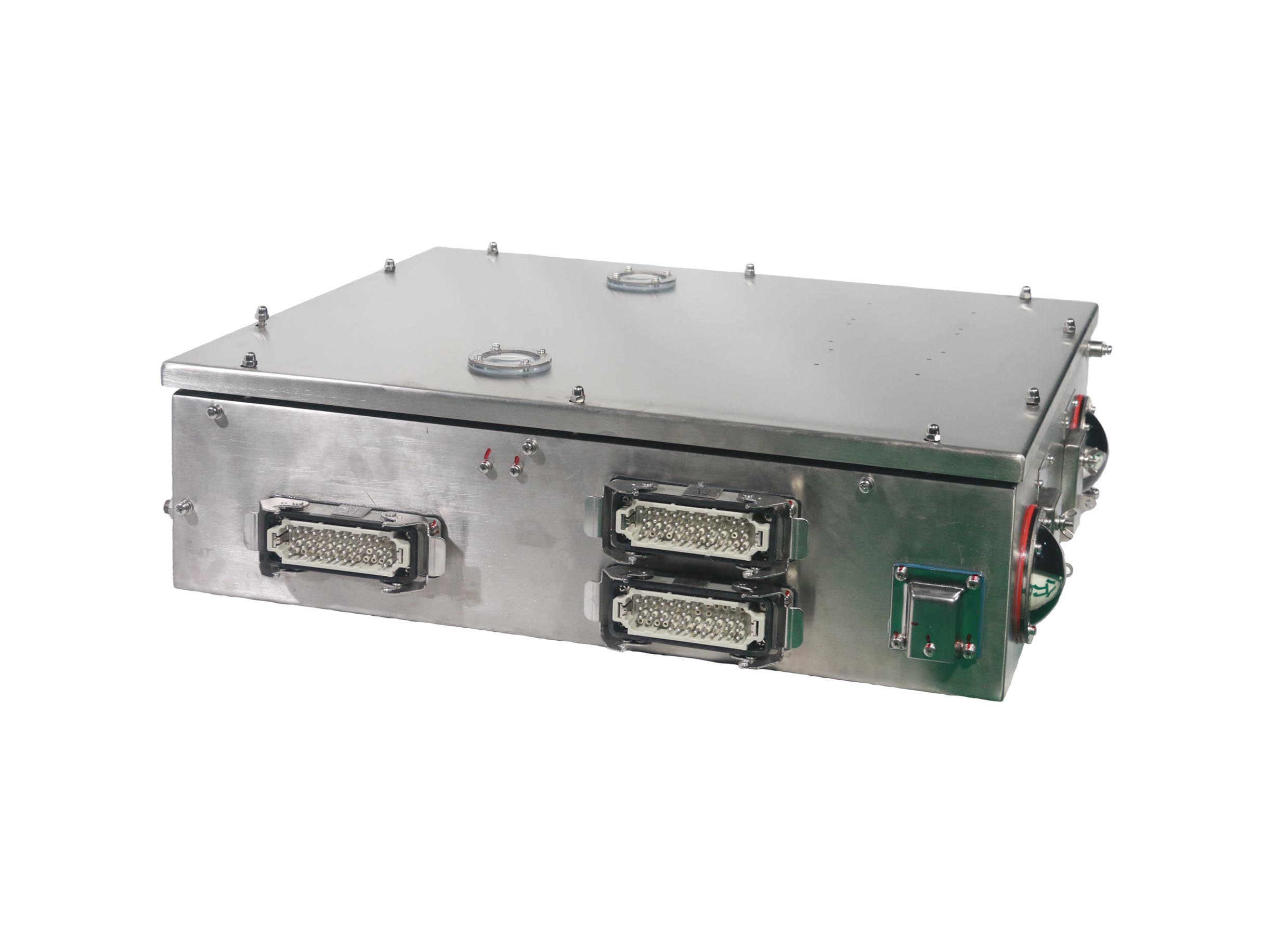

Mecanismo operativo especial de tres estaciones del interruptor de aislamiento y puesta a tierra GIS CJ8SD-II

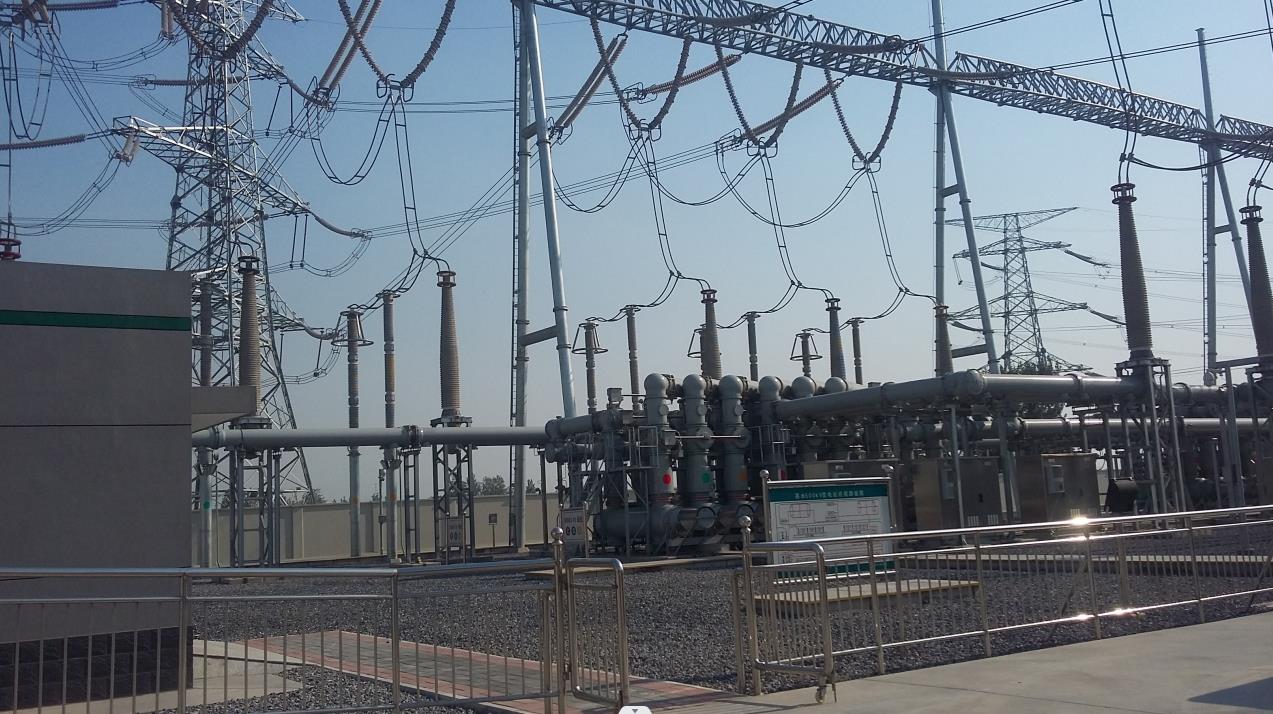

El actuador de tres posiciones de la serie CJ8 es un mecanismo integrado de aislamiento y conexión a tierra, adecuado para niveles de voltaje de 35KV-220KV. El mecanismo de tres posiciones de la serie CJ8 puede operar un interruptor de aislamiento y un interruptor de puesta a tierra en un solo mecanismo y, al mismo tiempo, tiene tres tipos de dispositivos de trabajo: puesta a tierra/cierre/aislamiento, y tanto el interruptor de puesta a tierra como el de aislamiento, lo que simplifica la estructura. del equipo, y mejora la estabilidad del funcionamiento del equipo. Estabilidad de operación, el mecanismo para realizar la función de cierre del interruptor de aislamiento, división y cierre y división del interruptor de puesta a tierra, la función principal del mecanismo en el sitio de la subestación para la operación de aislamiento para garantizar la operación de transmisión normal de la subestación, operación de puesta a tierra para garantizar que la reparación y el mantenimiento del sitio, y más confiable para garantizar la seguridad personal del personal del sitio, el mecanismo al mismo tiempo tiene un mecanismo de corriente eléctrica manual para cumplir con la Red del Sur de China, la Red Estatal presentó los requisitos, por ejemplo Función "Una clave para un control suave", las dieciocho contramedidas de State Grid, la realización de la función de bloqueo, desbloqueo, función de bloqueo mecánico, la Red del Sur de China 56, con una función de cierre lento y dividido, etc.
Par de salida 100-252 N-m (ambos disponibles)
Ángulo de salida 60-300°(ambos disponibles)
Rango de voltaje DC110V, DC125, DC220V
General: interior/exterior
Humedad del aire ambiente: límite superior +60 ℃, límite inferior -30 ℃.
Altitud no superior a 3000 m.
Presión del viento no superior a 700 Pa (equivalente a una velocidad del viento de 34 m/s)
Sin incendio, peligro de explosión, suciedad grave, sin gases corrosivos, sin ocasiones de vibración violenta.
Especial: se puede personalizar según las necesidades reales, tales como: gran altitud, baja temperatura, calor, humedad, etc.
